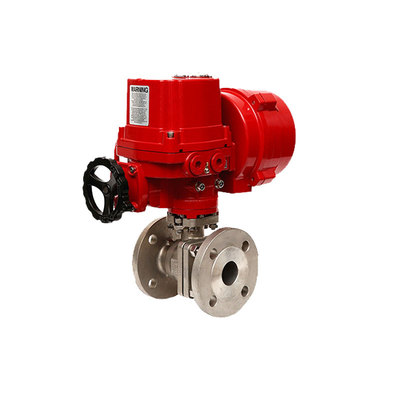

电动C4钢球阀产品性能与特点
电动C4钢球阀是上海怡凌在手动C4钢球阀的基础上安装电动执行器以电机控制替代现场手动控制,可实现现场自动化控制及调节。电动C4钢球阀可采用精小型,QT型执行器及智能型执行器,也可按照客户要求配防爆型户外执行器。如现场有需要调节浓硫酸流量,我司还可以根据具体参数选型具体调节装置。
C4钢在浓硝酸中有良好的耐蚀性。C4钢球阀(浓硝酸用球阀)的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。
C4钢球阀(浓硝酸用球阀)的特点:
1、流阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、C4钢球阀(浓硝酸用球阀)密封性能好。球阀阀座(密封圈)一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
3、C4钢球阀(浓硝酸用球阀)阀杆密封可靠。球阀启闭时阀杆只作旋转90°运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
4、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置电动装置、气动装置、液动装置。
电动C4钢球阀规格参数
压力等级: PN1.6-2.5Mpa Class150-300Lb
公称通径: DN15-DN250 1/2"-10"
驱动方式:气动、液动、电动
相对应的电动C4钢球阀型号: Q941F-16C4、Q941F-25C4、Q941F-150Lb(C4)、Q941F-300Lb(C4)
适用介质:浓硝酸等腐蚀性介质
C4钢球阀技术规范
设计标准:GB/T12237、API6D、ASME B16.34
结构长度:GB/T12221、API6D、ASME B16.10
连接法兰:HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准:JB/T9092、GB/T13927、API6D、API598
C4钢球阀主体材料
阀体、阀盖:C4(00Cr14Ni14Si4 )
球体:C4(00Cr14Ni14Si4 )
阀杆:C4(00Cr14Ni14Si4 )
密封圈:PTFE、RPTFE、PPL、PEEK.......
C4钢球阀规格及尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
凸面法兰 RF Q941F-16C4 | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 |
25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 |
32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 |
40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 |
50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 |
65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 |
80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 |
100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 |
125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 |
150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 |
2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
凸面法兰 RF Q941F-25C4 | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 |
25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 |
32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 |
50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 |
65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 |
80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 |
100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 |
125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 |
150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 |
200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
电动C4钢球阀订货须知
请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。电动C4钢球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海怡凌电动C4不锈钢球阀说明书的一部分,供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
