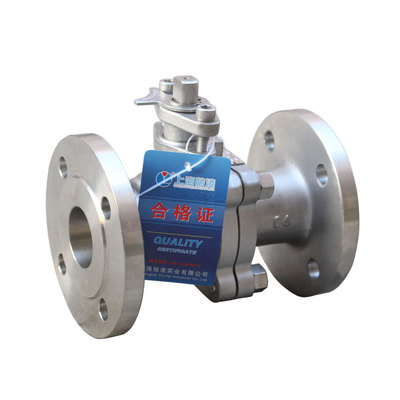

C4钢球阀产品性能与特点
C4钢球阀又名浓硝酸用球阀，是上海怡凌设计研发的浓硝酸介质阀门，C4钢在浓硝酸中有良好的耐蚀性。C4钢球阀（浓硝酸用球阀）的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
C4钢球阀（浓硝酸用球阀）的特点：
1、流阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、C4钢球阀（浓硝酸用球阀）密封性能好。球阀阀座（密封圈）一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
3、C4钢球阀（浓硝酸用球阀）阀杆密封可靠。球阀启闭时阀杆只作旋转90°运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
4、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置电动装置、气动装置、液动装置。
C4钢球阀规格参数
压力等级： PN1.6-10.0Mpa Class150-600Lb
公称通径： DN15-DN250 1/2"-10"
驱动方式：手柄、蜗轮蜗杆、气动、液动、电动
相对应的C4钢球阀型号： Q41F-16C4、Q41F-25C4、Q41F-40C4、Q41F-64C4、Q41F-100C4、Q41F-150Lb(C4)、Q41F-300Lb(C4)、Q41F-600Lb(C4）
适用介质：浓硝酸等腐蚀性介质
C4钢球阀技术规范
设计标准：GB/T12237、API6D、ASME B16.34
结构长度：GB/T12221、API6D、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API6D、API598
C4钢球阀主体材料
阀体、阀盖：C4（00Cr14Ni14Si4 ）
球体：C4（00Cr14Ni14Si4 ）
阀杆：C4（00Cr14Ni14Si4 ）
密封圈：PTFE、RPTFE、PPL、PEEK.......
C4钢球阀规格及尺寸
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
凸面法兰
RF Q41F-16C4 | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 |
25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 |
32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 |
40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 |
50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 |
65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 |
80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 |
100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 |
125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 |
150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 |
200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 |
2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
凸面法兰
RF Q41F-25C4 | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 |
25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 |
32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 |
40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 |
50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 |
65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 |
80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 |
100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 |
125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 |
150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 |
200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
C4钢球阀订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。C4钢球阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌C4钢球阀说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
